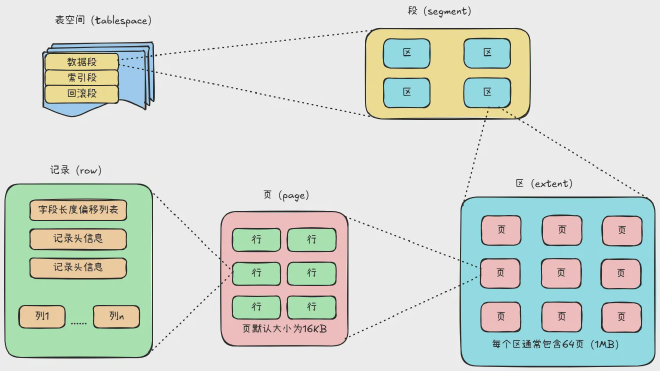

1. 逻辑层次结构总览 #
InnoDB采用经典的层次化存储设计，从上到下可分为：
- 表空间（Tablespace）
- 段（Segment）
- 区（Extent）
- 页（Page）
- 行（Row）
每个层级都承担着特定的职责，共同构建起高效的数据存取体系。为了方便理解，可以将其类比为图书馆管理系统：
- 表空间 → 整个图书馆
- 段 → 按主题划分的馆区（科技区、文学区等）
- 区 → 每个书架组的存储单元（可以理解为科技区中的一排书架）
- 页 → 单个书架的存储单元
- 行 → 每本具体的书籍
2. 存储单元逐层解析 #
2.1 表空间（Tablespace）：逻辑与物理的桥梁 #
2.1.1 什么是表空间？ #
表空间是InnoDB存储引擎中最高层次的逻辑存储结构。它是数据库物理文件的逻辑抽象，用于存储表、索引等数据。表空间可以理解为一个“容器”，里面存放了数据库的所有数据。
2.1.2 表空间的分类 #
InnoDB的表空间主要分为以下几类：
- 系统表空间（System Tablespace）：
- 存储InnoDB的系统元数据，如数据字典、事务系统信息等。
- 默认情况下，系统表空间还包含所有用户表的数据和索引（除非启用了独立表空间模式）。
- 独立表空间（File-Per-Table Tablespace）：
- 当开启innodb_file_per_table配置项后，每个表有自己独立的表空间文件（
<font style="color:rgb(64, 64, 64);">.ibd</font>文件），存储表的数据和索引。 - 这种模式更灵活，便于管理和优化。
- 当开启innodb_file_per_table配置项后，每个表有自己独立的表空间文件（
- 通用表空间（General Tablespace）：
- 多个表可以共享一个表空间文件。
- Undo表空间（Undo Tablespace）：
- 存储事务回滚所需的数据。
- 临时表空间（Temporary Tablespace）：
- 存储临时表和排序操作的数据。
现代MySQL默认启用独立表空间模式（innodb_file_per_table=ON），每个表有独立的.ibd文件，其优势包括：
- 空间回收更容易（DROP TABLE直接删除文件）
- 减少系统表空间膨胀
- 更灵活的空间管理
2.1.3 表空间的作用 #
- 管理数据库的物理存储文件。
- 提供数据的逻辑隔离，便于管理和优化。
2.1.4 文件结构 #
独立表空间文件包含：
- 文件头（FSP Header）：存储表空间元数据
- 段管理信息（INODE Entry）
- 数据段（叶子节点段）：即 B + 树的叶子节点段，用于存储实际的数据记录。InnoDB 是索引组织表，数据段存储了表中的数据以及行的额外信息，如变长字段的长度列表、NULL 值标志位、记录头信息，还有事务 ID 列与回滚指针列等隐藏列。
- 索引段（非叶子节点段）：是 B + 树的非叶子节点段，主要存储索引数据，用于加快数据的查找和检索。索引段包含了索引键值以及指向数据页或其他索引页的指针，帮助数据库快速定位到需要查询的数据。
- 回滚段：用于存储事务的回滚信息。在事务执行过程中，对数据的修改操作会先记录在回滚段中，如果事务需要回滚，就可以根据回滚段中的信息将数据恢复到修改前的状态。回滚段还可以用于实现 MVCC（多版本并发控制），提供数据的一致性视图。
- 数据页集合
- 索引页集合
- 碎片页管理区
2.2 段（Segment）：数据类型的逻辑分区 #
2.2.1 什么是段？ #
段是表空间中的逻辑分区，用于管理特定类型的数据。每个段由多个区（Extent）组成。
段是表空间的主要组织结构，每个索引对应两个段：
- 叶子节点段（Leaf Segment）
- 非叶子节点段（Non-Leaf Segment）
这种分离设计带来以下优势：
- 提高缓存利用率
- 优化范围查询性能
- 实现更精细的空间管理
2.2.2 段的分类 #
- 数据段（Data Segment）（叶子节点段）：
- 存储表中的实际数据。
- 每个表对应一个数据段。
- 索引段（Index Segment）（非叶子节点段）：
- 存储表的索引数据。
- 每个索引对应一个索引段。
- 回滚段（Rollback Segment）：
- 存储事务回滚所需的数据。
- 用于实现事务的原子性和一致性。
2.2.3 段的作用 #
- 将不同类型的数据（如表数据、索引数据）逻辑分离，便于管理。
- 提供更细粒度的存储分配和回收。
2.3 区（Extent）：连续存储的基本单位 #
2.3.1 什么是区？ #
区是由一组连续的页（Page）组成的逻辑单元。每个区通常包含64个页（默认页大小为16KB，因此一个区的大小为1MB）。
2.3.2 区的类型 #
| 类型 | 描述 | 使用场景 |
|---|---|---|
| FREE区 | 未分配的空闲区 | 新对象空间分配 |
| NOT_FULL区 | 部分页已使用的区 | 数据插入时的渐进式分配 |
| FULL区 | 所有页已使用的区 | 数据稳定期的存储 |
2.3.3 区的作用 #
- 区是段的基本分配单位。当段需要更多空间时，InnoDB会分配一个新的区。
- 通过连续分配区，减少磁盘碎片，提高I/O性能。
2.4 页（Page）：最小的存储与操作单元 #
2.4.1 什么是页？ #
页是InnoDB中最小的逻辑存储单元，默认大小为16KB（可通过配置调整）。页是数据读写的基本单位，所有数据操作都是基于页的。

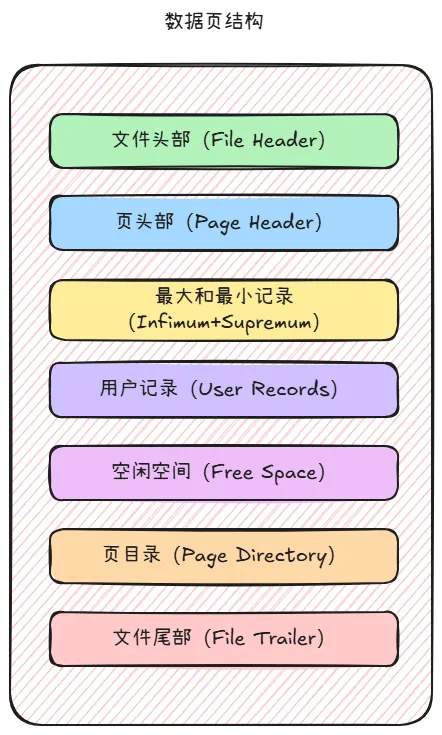

2.4.2 页结构详解 #
每个16KB的页由七个主要部分组成：

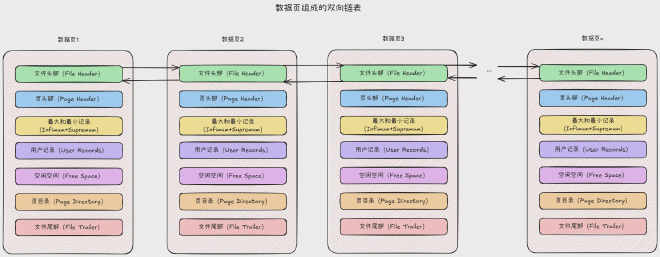

- 文件头（File Header）（38字节）
- 包含页号、前后页指针、页类型（INDEX页类型为0x45BF）等重要元数据
- 页头（Page Header）（56字节）
- 记录页内槽位数量、堆中的记录数、最后插入位置等运行时信息
- 最小/最大记录（Infimum/Supremum）
- 系统生成的虚拟记录，构成记录的边界
- 用户记录（User Records）
- 实际存储行记录的堆结构，采用单向链表组织
- 空闲空间（Free Space）
- 可重用的删除记录空间
- 页目录（Page Directory）
- 使用槽（Slot）实现的稀疏索引，支持二分查找
- 文件尾（File Trailer）（8字节）
- 包含校验和与LSN，用于崩溃恢复
2.4.3 页目录的二分查找机制 #
假设页内记录主键值为：[3,5,8,10,15,20,25]
页目录槽位分布可能为：Slot1→3, Slot2→10, Slot3→25
查找主键=15的记录过程：
- 比较15 > Slot2的10，进入右侧区间
- 比较15 < Slot3的25，确定在Slot2和Slot3之间
- 遍历该区间的记录（10→15→20）
通过这种设计，可将时间复杂度从O(n)降低到O(log n)。
2.4.4 页的分类 #
- 数据页（Data Page）：
- 存储表中的行数据。
- 索引页（Index Page）：
- 存储索引数据。
- Undo页（Undo Page）：
- 存储回滚数据。
- 系统页（System Page）：
- 存储元数据信息。
2.4.5 页的作用 #
- 提供高效的数据存储和检索。
- 通过页缓存（Buffer Pool）机制，减少磁盘I/O，提升性能。
2.5 行（Row）：实际数据的存储单元 #
2.5.1 什么是行？ #
行是页中存储的实际数据记录。每行对应表中的一条记录，包含列的值。
2.5.2 行的存储格式 #
| 格式 | 特性 | 适用场景 |
|---|---|---|
| Redundant | 原始格式，兼容性好 | 旧版本兼容 |
| Compact | 变长字段优化，节省空间 | 常规应用（5.6默认） |
| Dynamic | 动态溢出页，增强大字段处理 | 包含BLOB/TEXT的现代应用（8.0默认） |
| Compressed | 支持压缩存储 | 归档数据/存储敏感场景 |
2.5.3 行的作用 #
- 存储实际的数据记录。
- 通过行级锁机制，支持高并发事务。
3. InnoDB逻辑存储结构的层次关系 #
- 表空间 包含多个 段。
- 段 包含多个 区。
- 区 包含多个 页。
- 页 包含多个 行。
这种层次化的设计使得InnoDB能够高效地管理数据的存储和访问，同时保证数据的一致性和性能。
4. 示例：从表空间到行的存储流程 #
- 当创建一个表时，InnoDB会为其分配一个 数据段 和一个 索引段。
- 数据段和索引段会从表空间中分配 区。
- 每个区包含多个 页，页中存储实际的 行数据 或 索引数据。
- 当插入数据时，InnoDB会将数据写入页中的行。
5. 为什么要分表空间、段、区、页这些逻辑结构？ #
MySQL的InnoDB存储引擎采用表空间、段、区、页等逻辑结构的设计，主要是为了高效管理存储空间、提升性能、保证数据一致性，并支持数据库的高级特性（如事务、并发控制等）。这些逻辑结构的分层设计是数据库系统的核心思想之一。
5.1 为什么需要表空间？ #
表空间是InnoDB中最高层次的逻辑存储结构，它的作用主要体现在以下几个方面：
- 逻辑与物理的映射：
- 表空间将数据库的逻辑结构（如表、索引）映射到物理文件（如
<font style="color:rgb(64, 64, 64);">.ibd</font>文件）。 - 通过表空间，数据库可以屏蔽底层物理存储的细节，提供统一的逻辑视图。
- 表空间将数据库的逻辑结构（如表、索引）映射到物理文件（如
- 存储隔离：
- 表空间可以将不同类型的数据（如用户数据、系统数据、临时数据）隔离存储，便于管理和优化。
- 例如，系统表空间存储元数据，独立表空间存储用户表数据，Undo表空间存储回滚数据。
- 灵活性：
- 支持多种表空间模式（如独立表空间、通用表空间），用户可以根据需求选择最适合的存储方式。
5.2 为什么需要段？ #
段是表空间中的逻辑分区，用于管理特定类型的数据。它的作用包括：
- 数据分类管理：
- 将不同类型的数据（如表数据、索引数据、回滚数据）分开存储，便于管理和优化。
- 例如，数据段存储表数据，索引段存储索引数据，回滚段存储事务回滚数据。
- 提高性能：
- 通过将数据和索引分开存储，可以减少I/O冲突，提升查询性能。
- 支持事务：
- 回滚段是事务实现的关键，它存储了事务回滚所需的数据，保证了事务的原子性和一致性。
5.3 为什么需要区？ #
区是由一组连续的页组成的逻辑单元，它的作用主要体现在：
- 减少碎片：
- 区是段的基本分配单位，每次分配一个区（通常为1MB，包含64个页），可以减少磁盘碎片，提高存储效率。
- 提高I/O性能：
- 区是连续存储的，因此在读取大量数据时，可以减少磁盘寻道时间，提升I/O性能。
- 简化管理：
- 通过以区为单位分配和回收存储空间，简化了存储管理逻辑。
5.4 为什么需要页？ #
页是InnoDB中最小的逻辑存储单元，默认大小为16KB。它的作用包括：
- 高效存储与检索：
- 页是数据读写的基本单位，所有数据操作都是基于页的。
- 通过页缓存（Buffer Pool）机制，可以减少磁盘I/O，提升性能。
- 支持索引：
- 索引数据也存储在页中，通过B+树索引结构，可以快速定位数据。
- 事务支持：
- 页中存储了事务相关的信息（如Undo日志），支持事务的隔离性和一致性。
5.5 为什么需要行？ #
行是页中存储的实际数据记录，它的作用包括：
- 存储数据：
- 每行对应表中的一条记录，包含列的值。
- 支持事务：
- 通过行级锁机制，支持高并发事务。
- 灵活存储：
- 支持多种行存储格式（如Compact、Redundant），用户可以根据需求选择最适合的格式。
5.6 分层设计的优势 #
通过表空间、段、区、页、行的分层设计，InnoDB实现了以下目标：
- 高效存储管理：
- 通过分层设计，可以灵活地分配和回收存储空间，减少碎片，提高存储效率。
- 高性能：
- 通过页缓存、连续存储等机制，减少磁盘I/O，提升查询和写入性能。
- 高可靠性：
- 通过回滚段、Undo日志等机制，支持事务的原子性、一致性和持久性。
- 高扩展性：
- 支持多种表空间模式、行存储格式等，用户可以根据需求灵活配置。
6. 设计哲学与性能优化 #
6.1 页结构的智慧 #
- 空间预分配：区级分配减少碎片
- 局部性原理：相邻记录物理相邻，提高缓存命中率
- 平衡的艺术：16KB页大小平衡内存使用与I/O效率
6.2 行格式的选择策略 #
| 场景 | 推荐格式 | 理由 |
|---|---|---|
| OLTP高频更新 | Dynamic | 避免行迁移，处理溢出页更高效 |
| 含大量NULL的宽表 | Compact | 位图优化节省空间 |
| 归档历史数据 | Compressed | 节省存储空间成本 |
| 兼容MySQL 5.5及以下 | Redundant | 确保版本兼容性 |
6.3 实战优化建议 #
- 控制行长度：单行建议不超过8KB（页大小的一半）
- 谨慎使用BLOB：大字段分离存储，使用垂直拆分
- 避免行迁移：更新时不要将行长度增加到需要溢出页
- 监控页填充率：保持页填充率在75%-90%之间
7. 总结与面试要点 #
7.1 高频面试题解析 #
- InnoDB为什么选择B+树索引结构？
- 层高可控（3层可存约2千万数据）
- 范围查询高效
- 叶子节点形成有序链表
- 页分裂的详细过程是怎样的？
- 当页空间不足时触发
- 创建新页并迁移部分记录
- 维护索引结构完整性
- 行溢出机制如何处理大字段？
- Dynamic格式下，超过页容量（约8KB）的列存储在溢出页
- 原页保留20字节指针指向溢出页
- 为什么推荐使用自增主键？
- 顺序写入减少页分裂
- 提高范围查询效率
- 减少索引碎片
InnoDB的逻辑存储结构是其高性能和高可靠性的基石。通过表空间、段、区、页和行的层次化设计，InnoDB能够灵活地分配和回收存储空间，同时保证数据的一致性和性能。
