图解Jvm 7.方法区

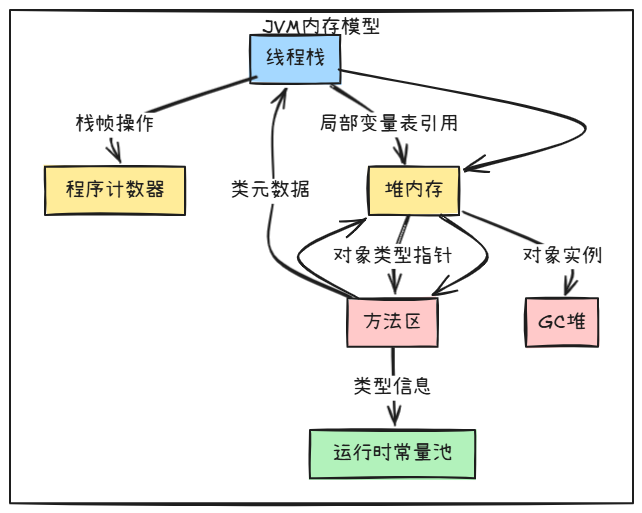

1. 栈、堆、方法区的交互关系 #

核心交互流程： #

线程栈中的局部变量表存储对象引用
堆内存存储对象实例数据
方法区存储类的元信息（模板）
对象头中的类型指针指向方法区的类元数据

典型数据流转示例：

User user = new User();

user是栈中的引用变量
new User()在堆中分配内存
User类的结构信息（字段、方法等）存储在方法区

2. 方法区的理解 #

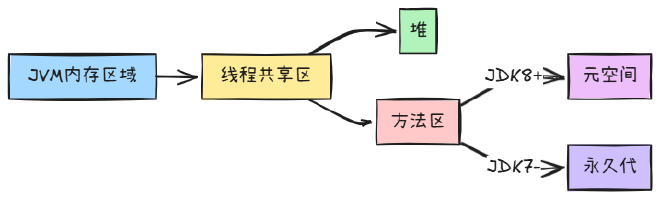

2.1 方法区在哪里？ #

关键点：

逻辑上是堆的组成部分
物理实现随版本变化：
- JDK7及之前：永久代（PermGen）
- JDK8+：元空间（Metaspace）

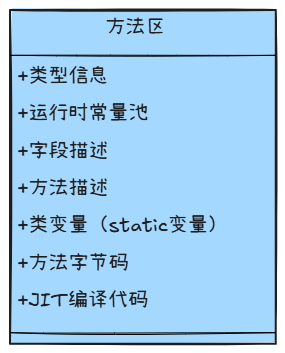

2.2 方法区的基本理解 #

核心特征：

线程共享的内存区域
存储已被加载的类信息
包含运行时常量池
可垃圾回收（但条件严格）

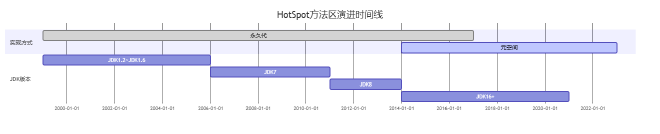

2.3 HotSpot中方法区的演进 #

重大变化：

JDK7：移除永久代中的字符串常量池
JDK8：完全移除永久代，引入元空间
JDK16：元空间改进（弹性元空间、分层压缩）

演进原因对比表：

维度	永久代	元空间
存储位置	JVM堆内存	本地内存
内存管理	JVM管理	操作系统管理
大小限制	固定大小（-XX:MaxPermSize）	动态扩展（-XX:MaxMetaspaceSize）
OOM风险	容易内存溢出	更稳定但仍有风险
GC效率	Full GC时回收	独立回收机制

3. 设置方法区大小与OOM #

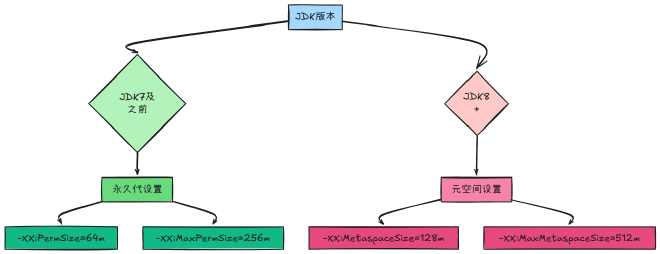

3.1 设置方法区内存的大小 #

配置参数详解： #

JDK7及之前：

# 初始永久代大小（默认20.75M）
-XX:PermSize=64m
# 最大永久代大小（默认82M）
-XX:MaxPermSize=256m

JDK8+：

# 元空间初始大小（默认21M）
-XX:MetaspaceSize=128m
# 元空间最大限制（默认无限制）
-XX:MaxMetaspaceSize=512m
# 压缩类指针空间（默认1G）
-XX:CompressedClassSpaceSize=1g

内存分配示例： #

public class MetaSpaceDemo {
    static javassist.ClassPool pool = javassist.ClassPool.getDefault();

    public static void main(String[] args) throws Exception {
        for (int i = 0; ; i++) {
            Class<?> c = pool.makeClass("com.sample.Generated" + i).toClass();
            System.out.println("Class created: " + c.getName();
        }
    }
}

运行参数：

-XX:MetaspaceSize=50m -XX:MaxMetaspaceSize=100m

将快速触发OOM异常，验证元空间内存限制。

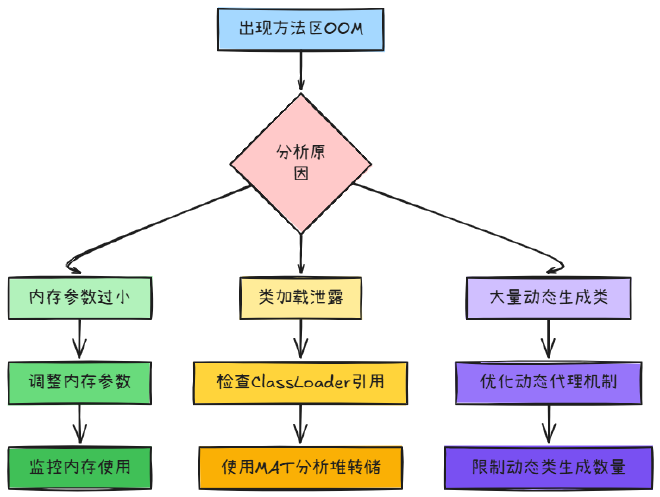

3.2 如何解决这些OOM #

典型解决方案： #

参数调整策略：

# 永久代场景
-XX:PermSize=256m -XX:MaxPermSize=512m

# 元空间场景
-XX:MetaspaceSize=256m -XX:MaxMetaspaceSize=1024m

类泄露排查步骤：
- 使用jcmd <pid> GC.class_stats查看类统计
- 通过MAT分析堆转储文件
- 检查重复类加载的ClassLoader引用链
动态类生成优化：

// 使用缓存策略优化动态代理
private static final Map<String, Class<?>> PROXY_CACHE = new ConcurrentHashMap<>();

public Class<?> createProxyClass(String interfaceName) {
return PROXY_CACHE.computeIfAbsent(interfaceName,
                                   k -> Proxy.getProxyClass(...);
}

4. 方法区的内部结构 #

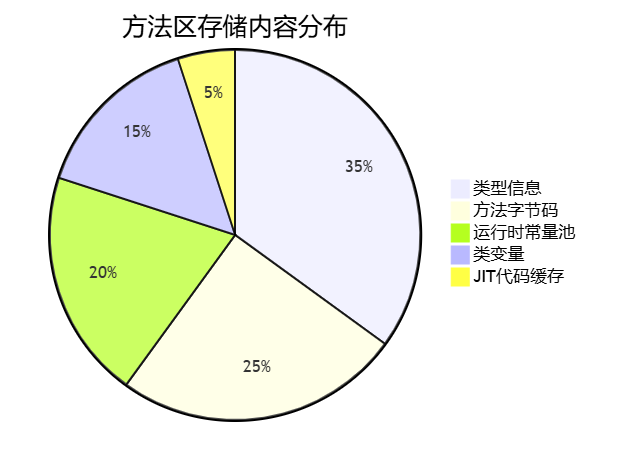

4.1 方法区存储什么？ #

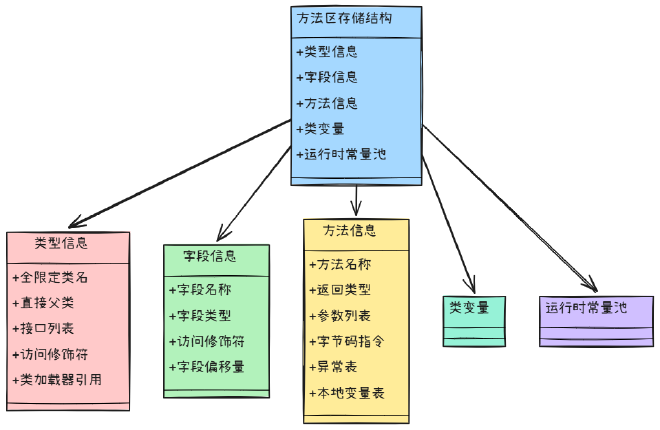

4.2 方法区的内部结构 #

类型信息存储示例： #

public class User {
    private String name;        // 实例字段
    public static int count;    // 类变量
    private static final int MAX = 100; // 常量

    public void setName(String name) { // 方法信息
        this.name = name;
    }
}

关键存储规则： #

non-final类变量：
- 存储位置：方法区（JDK7在永久代，JDK8+在元空间）
- 初始化时机：类加载的准备阶段赋默认值，初始化阶段赋真实值
全局常量（static final）：

public static final int MAX = 100; // 直接存储在常量池

编译时生成ConstantValue属性
类加载的准备阶段直接赋值

4.3 运行时常量池 VS 常量池 #

常量池内容示例： #

Constant pool:
   #1 = Methodref          #5.#24        // java/lang/Object."<init>":()V
   #2 = Fieldref           #4.#25        // com/sample/User.name:Ljava/lang/String;
   #3 = String             #26           // Hello
   #4 = Class              #27           // com/sample/User
   #5 = Class              #28           // java/lang/Object
   ...

对比表格： #

维度	Class文件常量池	运行时常量池
存在阶段	静态存储（磁盘文件）	动态存储（内存）
内容类型	符号引用	真实内存地址
动态性	固定不变	支持动态添加（String.intern）
数据结构	CONSTANT_Utf8_info等结构	哈希表结构

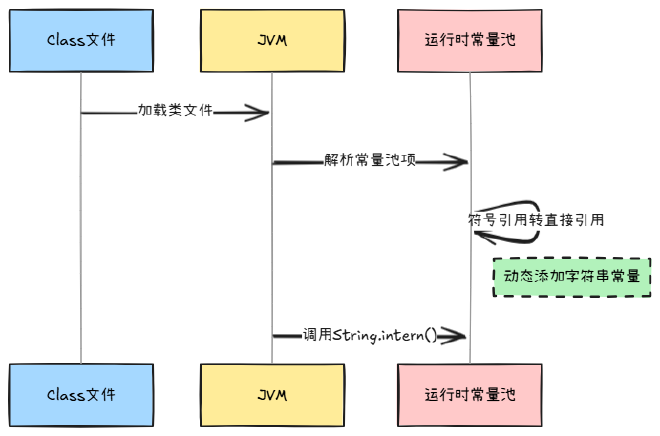

4.4 运行时常量池 #

动态特性示例：

String s1 = new StringBuilder("ja").append("va").toString();
System.out.println(s1.intern() == s1); // JDK6:false JDK7+:true

String s2 = new StringBuilder("计算机").append("软件").toString();
System.out.println(s2.intern() == s2); // true

5. 方法区使用举例 #

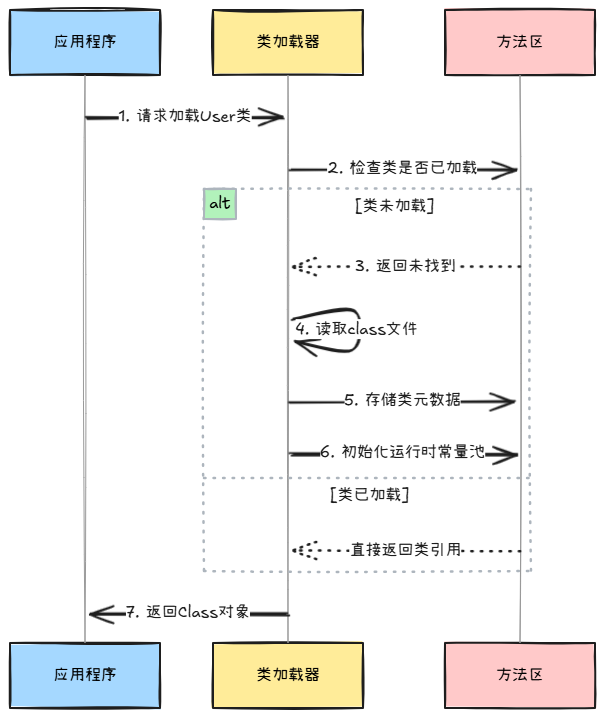

类加载过程演示 #

实际代码验证 #

public class MethodAreaDemo {
    static class StaticClass {
        static final String CONSTANT = "JVM";
        static int counter = 0;
    }

    public static void main(String[] args) {
        // 验证类变量存储
        StaticClass.counter = 10;
        System.out.println(StaticClass.CONSTANT.hashCode();

        // 验证方法区内存变化
        List<Class<?>> classes = new ArrayList<>();
        for (int i = 0; i < 1000; i++) {
            classes.add(generateClass(i);
        }
    }

    private static Class<?> generateClass(int index) {
        ClassPool pool = ClassPool.getDefault();
        return pool.makeClass("com.sample.GeneratedClass" + index).toClass();
    }
}

运行参数：

-XX:MetaspaceSize=50M -XX:MaxMetaspaceSize=100M -XX:+TraceClassLoading

6. 方法区的演进细节 #

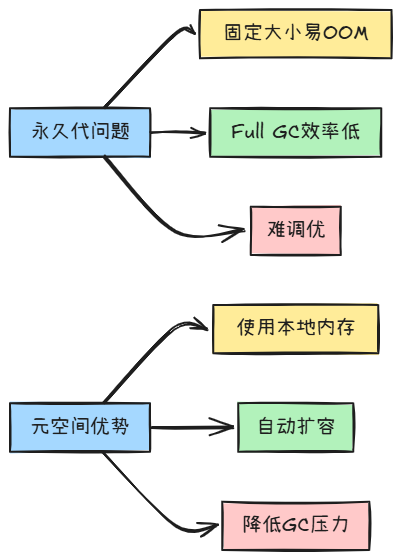

6.1 永久代被元空间替代的原因 #

技术对比：

内存分配：
- 永久代：连续堆内存空间
- 元空间：非连续本地内存
字符串常量池迁移：

// JDK7之前：方法区
// JDK7+：堆内存
String s1 = new String("hello");
String s2 = s1.intern();

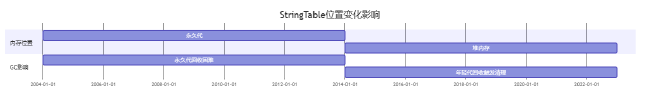

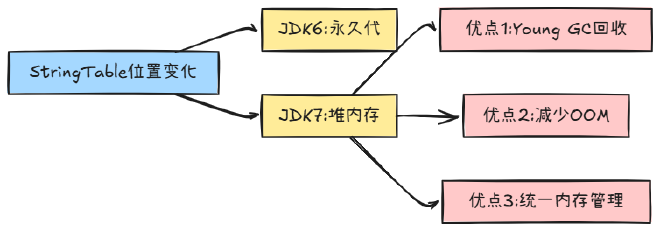

6.2 StringTable调整的影响 #

调整原因：

减少永久代GC压力
允许字符串被普通GC回收
提高内存使用效率

6.3 静态变量存储位置 #

public class StaticStorage {
    static class Holder {
        static Object instance = new Object(); // JDK7: 永久代 JDK8+: 元空间
        static final String CONST = "JVM";     // 运行时常量池
    }

    // 验证存储位置
    public static void main(String[] args) {
        System.out.println(Holder.instance);
        System.out.println(Holder.CONST);
    }
}

存储规则变化：

元素类型	JDK7位置	JDK8+位置
类元数据	永久代	元空间
运行时常量池	永久代	元空间
静态变量	永久代	元空间
StringTable	永久代（≤JDK6）	堆内存（≥JDK7）

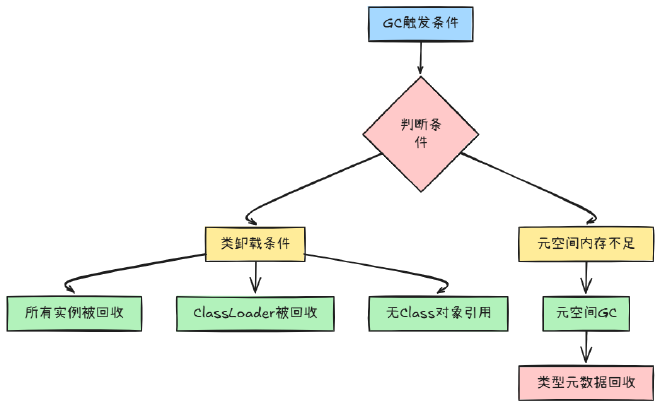

7. 方法区的垃圾回收 #

回收机制要点： #

回收对象：
- 废弃的常量（如不再使用的字符串）
- 不再使用的类型信息（满足类卸载条件）
类卸载条件（需同时满足）：
- 该类所有实例已被回收
- 加载该类的ClassLoader已被回收
- 该类的Class对象没有在任何地方被引用
监控命令：

# 查看类加载/卸载情况
jstat -class <pid>

# 触发Full GC
jcmd <pid> GC.run

回收示例： #

public class ClassUnloadDemo {
    public static void main(String[] args) throws Exception {
        MyClassLoader loader = new MyClassLoader();
        Class<?> clazz = loader.loadClass("TempClass");
        Object instance = clazz.newInstance();

        // 断开引用
        instance = null;
        clazz = null;
        loader = null;

        System.gc(); // 触发类卸载
    }
}

class MyClassLoader extends ClassLoader {
    @Override
    protected Class<?> findClass(String name) {
        byte[] classBytes = generateClassBytes();
        return defineClass(name, classBytes, 0, classBytes.length);
    }

    private byte[] generateClassBytes() {
        // 生成类字节码的逻辑
    }
}

8. 方法区的常见问题与解决方案 #

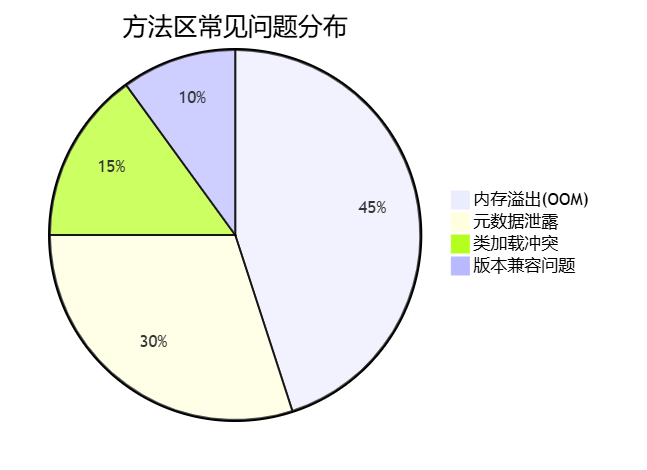

问题分类与解决矩阵： #

典型问题处理指南： #

问题现象	诊断工具	解决方案
Metaspace OOM	jcmd GC.class_stats	1. 调整MaxMetaspaceSize 2. 检查动态代理类生成
类加载器泄露	MAT分析支配树	1. 检查线程上下文类加载器 2. 确保Web应用热部署正确卸载
永久代内存不足（JDK7）	JVisualVM内存采样	1. 增加PermSize 2. 检查第三方库的类加载行为
类型转换异常	-XX:+TraceClassLoading	1. 检查类加载器层次结构 2. 验证字节码修改工具的正确性

诊断工具使用示例： #

# 查看元空间使用情况
jstat -gcmetacapacity <pid>

# 生成堆转储文件
jmap -dump:live,format=b,file=heapdump.hprof <pid>

# 分析类加载情况
jcmd <pid> VM.classloader_stats

9. 方法区的高频面试问题与解答 #

Q1：方法区存储哪些数据？ #

答：

类型信息（类名、父类、接口、修饰符等）
运行时常量池（包含动态生成的常量）
类变量（static变量）
JIT编译后的代码缓存
方法字节码和元数据

Q2：JDK8为什么用元空间替代永久代？ #

答：

内存管理：元空间使用本地内存，避免堆内存大小限制
GC优化：减少Full GC触发频率，元数据单独管理
性能提升：字符串常量池移至堆内存，提高回收效率
动态扩展：自动调整空间大小，避免PermSize调优难题

Q3：如何监控方法区内存使用？ #

答：

# JDK7及之前
jstat -gcpermcapacity <pid>

# JDK8+
jstat -gcmetacapacity <pid>

# 通用监控
jcmd <pid> VM.metaspace

Q4：方法区的GC会发生吗？什么条件？ #

答：

会发生，但条件严格：
1. 类卸载三条件必须全部满足
2. 元空间内存达到阈值（MetaspaceSize）
3. 无活跃引用指向类元数据
可通过-XX:+PrintClassUnloading观察类卸载日志

Q5：StringTable为什么调整到堆中？ #

答：

回收效率：年轻代GC即可回收无用字符串
性能优化：避免永久代GC导致的STW时间过长
内存管理：更灵活的内存分配策略
兼容性：为元空间改造做准备

Q6：如何解决Metaspace OOM？ #

答：

参数调整：

-XX:MaxMetaspaceSize=512m
-XX:MetaspaceSize=256m

诊断步骤：
- 使用jcmd GC.class_stats查看类加载情况
- 分析堆转储中的ClassLoader引用链
- 检查动态代理框架（如CGLIB）的使用
代码优化：

// 使用缓存防止重复生成代理类
public class ProxyCache {
    private static final Map<String, Class<?>> CACHE = new ConcurrentHashMap<>();

    public static Class<?> getProxyClass(Class<?> target) {
        return CACHE.computeIfAbsent(target.getName(),
                                     k -> createProxy(target);
    }
}

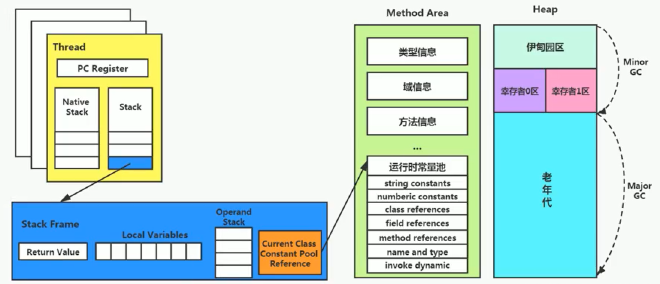

总结：
