图解Jvm 23.浅堆深堆与内存泄露

1. 浅堆（Shallow Heap） #

技术定义 #

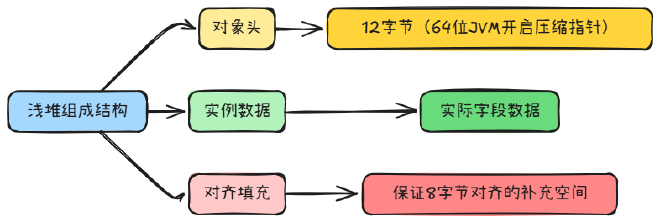

浅堆（Shallow Heap）指一个对象自身占用的内存空间，包含：

对象头（Header）
实例数据（Instance Data）
对齐填充（Padding）

关键特性 #

不包含引用对象：仅计算对象自身内存
类型敏感：String对象的浅堆 ≠ Integer对象的浅堆
内存对齐：JVM按8字节对齐分配内存

计算示例 #

// 32位JVM中的Integer对象
对象头(8B) + int value(4B) + 对齐填充(0B) = 12B
// 64位JVM关闭压缩指针的HashMap$Node
对象头(16B) + 4个引用字段(32B) + int hash(4B) = 52B → 对齐填充后56B

实战意义 #

快速定位「对象膨胀」问题
分析集合类基础内存开销

2. 保留集（Retained Set） #

核心概念 #

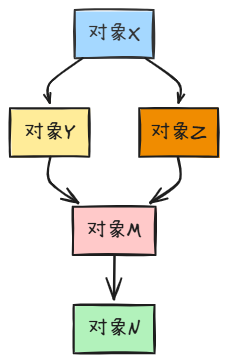

保留集指某个对象被GC回收时，会连带回收的所有对象集合

当对象X被回收时：

保留集 = {X,Y,Z,M,N}（所有被X直接或间接独占引用的对象）
排除被其他存活对象引用的对象

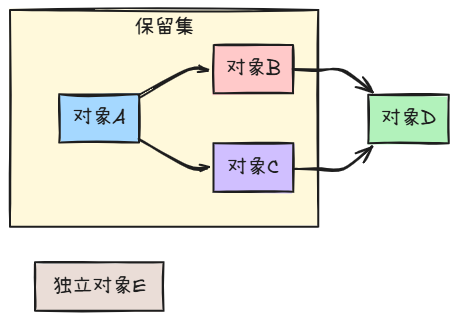

3. 深堆（Retained Heap） #

技术定义 #

深堆（Retained Heap）= 保留集中所有对象浅堆之和 - 被其他对象共享的部分

在上例中：

对象A的深堆 = A.shallow + B.shallow + C.shallow
对象D不计入（被外部对象E引用）

内存分析价值 #

识别真正内存占用大户
发现「看似小对象实则大内存」的场景
内存泄漏排查的核心指标

诊断工具对比 #

工具	浅堆分析	深堆分析	支配树
MAT	✅	✅	✅
JProfiler	✅	✅	✅
VisualVM	✅	❌	❌

4. 对象的实际大小 #

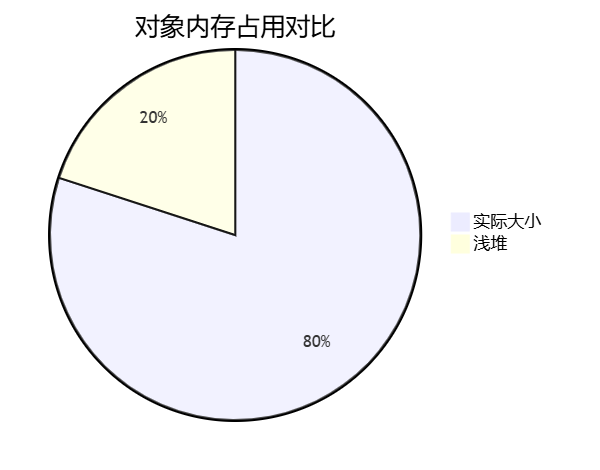

与浅堆的差异对比 #

对象的实际大小 = 浅堆 + 所有可达对象的浅堆总和

计算规则详解 #

// Person对象结构
class Person {
    String name;    // 引用类型
    int age;        // 基本类型
    Address addr;   // 引用类型
}

// 计算步骤：
// 1. Person浅堆 = 对象头 + 字段存储空间
// 2. 实际大小 = Person.shallow + name.shallow + addr.shallow + ...

内存快照分析 #

使用MAT工具查看对象内存分布

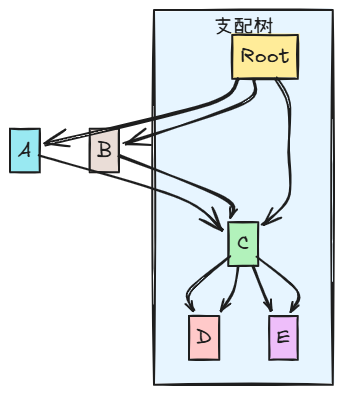

5. 支配树（Dominator Tree） #

核心算法原理 #

支配树中的节点满足：从GC Roots到该节点的所有路径都必须经过其支配者

MAT实战应用 #

打开支配树视图
按Retained Heap排序
定位可疑对象

// 典型内存泄漏支配树结构
ThreadLocalMap --支配--> Entry --支配--> ValueObject

优化指导价值 #

识别关键内存持有路径
快速定位集合类泄漏

6. 内存泄漏（Memory Leak）VS 内存溢出（OOM） #

本质区别对比 #

维度	内存泄漏	内存溢出
发生条件	对象不再使用但无法回收	内存空间不足以创建新对象
持续时间	长期累积	可能瞬时发生
检测难度	需要内存分析工具	往往有明确错误日志
典型错误	无直接报错	java.lang.OutOfMemoryError

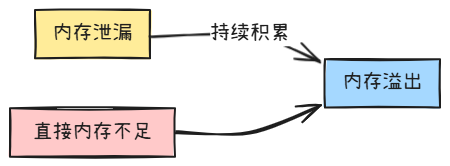

关联性图解 #

7. Java中内存泄露的8种情况 #

8.1 静态集合类 #

static List<Object> cache = new ArrayList<>(); // 添加后未移除

8.2 单例模式 #

class Singleton {
    private static final instance = new Singleton();
    private byte[] data = new byte[1024 * 1024]; // 大对象常驻内存
}

8.3 内部类持有外部类 #

class Outer {
    class Inner {
        // 隐式持有Outer.this引用
    }
}

8.4 未关闭连接 #

8.5 变量不合理的作用域 #

public class DataProcessor {
    private byte[] buffer = new byte[1024 * 1024]; // 本应作为局部变量

    public void process() {
        // 长期持有大数组引用
    }
}

内存泄漏原理：
https://i.imgur.com/3GjZx4k.png
将本应方法内使用的临时变量提升为成员变量，导致对象生命周期被意外延长

8.6 改变哈希值 #

class Student {
    int id;

    @Override
    public int hashCode() {
        return id;
    }

    void updateId(int newId) {
        this.id = newId; // 修改哈希关键字段
    }
}

HashSet<Student> set = new HashSet<>();
set.add(student);
student.updateId(100);  // 导致无法通过remove()删除

哈希表结构变化：

对象存储在旧桶中，但查询时到新桶查找，导致永远无法被访问

8.7 缓存泄露 #

// 错误实现
Map<String,BigObject> cache = new HashMap<>();

// 正确姿势
Map<String,SoftReference<BigObject>> cache = new WeakHashMap<>();

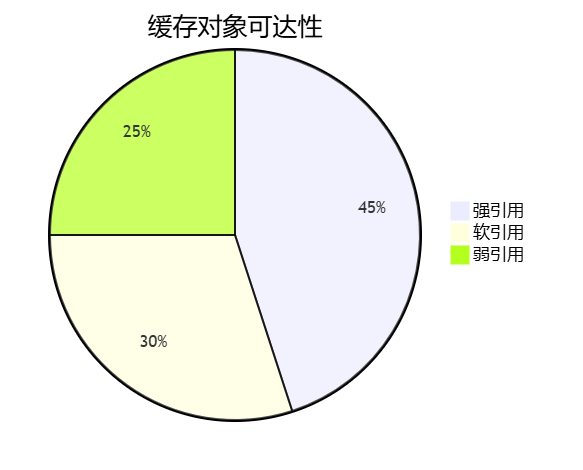

缓存策略对比：

8.8 监听器和其他回调 #

public class Service {
    private List<Listener> listeners = new ArrayList<>();

    public void addListener(Listener l) {
        listeners.add(l);
    }

    // 缺少removeListener方法
}

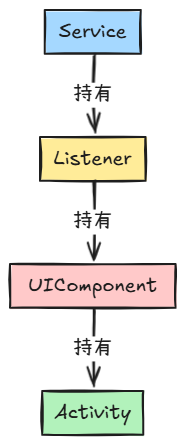

监听器泄漏链：

9. 内存泄露案例分析 #

场景描述 #

某电商系统频繁Full GC，监控显示老年代内存持续增长

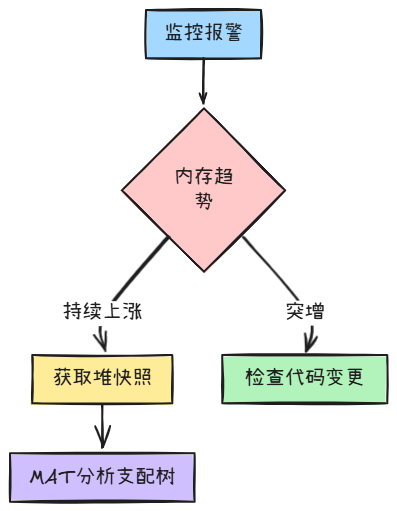

MAT分析步骤 #

获取堆转储文件
<font style="background-color:rgb(252, 252, 252);">jmap -dump:format=b,file=heap.hprof <pid></font>
支配树定位问题
https://i.imgur.com/5WQY7vG.png
发现可疑对象

ConcurrentHashMap$Node[]
Retained Heap: 1.2GB

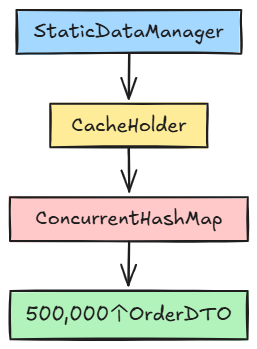

引用链追溯

根本原因：
静态缓存使用强引用，未设置过期策略

10. 常见问题与解决方案 #

问题现象	分析工具	解决方案
频繁Full GC	GC日志+MAT	检查深堆>1MB的对象
PermGen OOM	JVisualVM	检查类加载器引用链
堆内存持续增长	JProfiler	对比两次内存快照
线程数暴涨	jstack	定位线程创建堆栈
