图解Jvm 14.Class文件结构

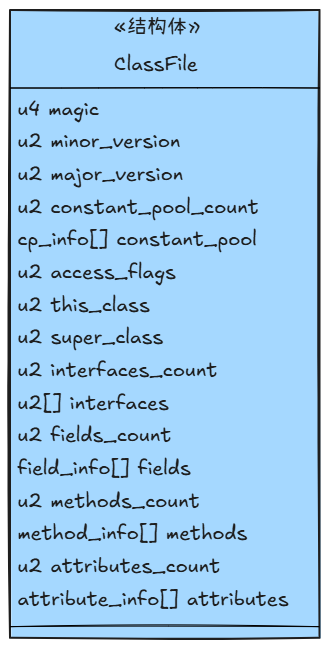

1. Class字节码文件结构 #

Class文件采用类似C语言结构体的伪结构存储数据，包含以下有序组成部分：

• 魔数与版本号：验证文件格式和版本兼容性
• 常量池：存储类中使用的所有常量信息
• 访问标志：记录类/接口的访问权限
• 类索引与继承关系：确定类继承结构
• 字段表：记录类的成员变量信息
• 方法表：包含方法的完整定义
• 属性表：存储各种辅助信息

📌 关键特点：平台无关的二进制格式、严格定义的顺序结构、无符号数和表组成的复合结构

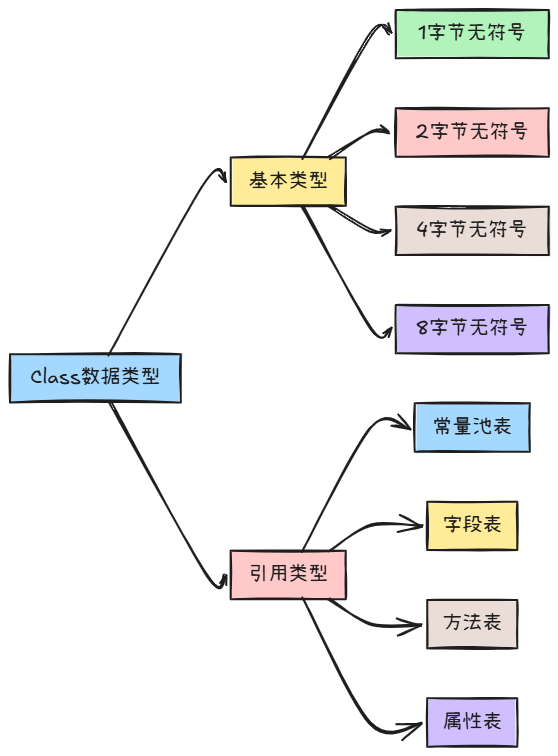

2. Class文件数据类型 #

JVM规范明确定义了两种数据类型：

1. 基本数据类型：
   • u1：1字节无符号数（可用于表示魔数、访问标志等）
   • u2：2字节无符号数（常用于计数器、索引值）
   • u4：4字节无符号数（用于版本号、特征值）
   • u8：8字节无符号数（较少使用）
2. 表类型：
   • 由多个基本数据或其他表组成的复合结构
   • 所有表都习惯以<font style="background-color:rgb(252, 252, 252);">_info</font>结尾（如cp_info）
   • 具有严格的排列顺序要求

3. 魔数（Magic Number） #

• 位置：文件头4个字节
• 固定值：0xCAFEBABE
• 作用：快速识别文件类型，类似文件扩展名的校验机制
• 历史：源自Java初创时期咖啡文化（CAFE BABE）
• 验证逻辑：

if (magic != 0xCAFEBABE) {
    throw new ClassFormatError("Invalid magic value");
}

💡 扩展知识：Android的Dalvik虚拟机使用<font style="background-color:rgb(252, 252, 252);">dex\n035\0</font>作为魔数

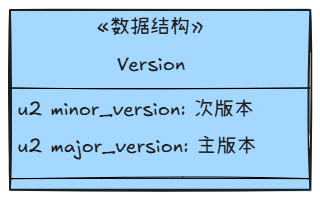

4. 文件版本号 #

4.1 Class文件版本号对应关系 #

版本验证规则：

1. JVM只能加载主版本号≤其版本的class文件
2. 次版本号仅HotSpot等部分JVM实现使用
3. 高版本JDK编译时需指定<font style="background-color:rgb(252, 252, 252);">-target</font>参数兼容低版本JVM

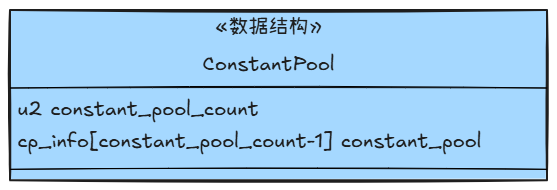

5. 常量池集合 #

5.1 常量池计数器 #

• 类型：u2（2字节无符号数）
• 位置：紧接版本号之后
• 特殊规则：实际常量数=constant_pool_count-1
  • 例如计数器值为10表示实际有9个常量项
  • 索引0表示"不引用任何常量"

5.2 常量池表 #

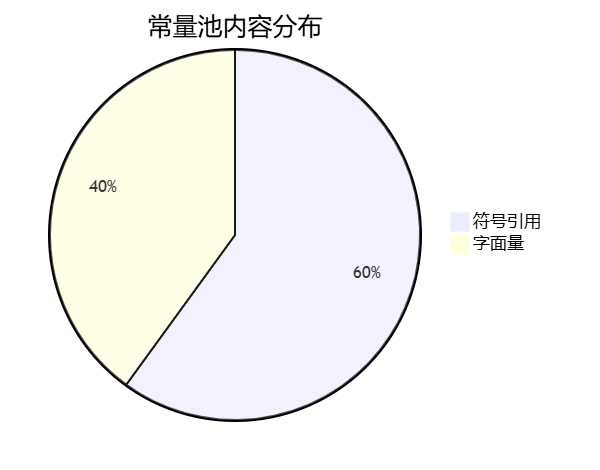

Ⅰ. 字面量和符号引用 #

字面量：

• 文本字符串（包括方法名、类名等）
• final常量值
• 基本类型数值

符号引用：

• 类和接口的全限定名
• 字段名称和描述符
• 方法名称和描述符

Ⅱ. 常量类型和结构 #

示例结构：

1. CONSTANT_Class_info：

| 类型 | 标志 | 名称索引 |
|-----|-----|---------|
| u1  | 7   | u2      |

2. CONSTANT_Fieldref_info：

| 类型 | 标志 | 类索引 | 名称类型索引 |
|-----|-----|-------|-------------|
| u1  | 9   | u2    | u2          |

3. CONSTANT_Utf8_info：

| 类型 | 标志 | 长度  | 字节数组 |
|-----|-----|------|---------|
| u1  | 1   | u2   | u1[]    |

6. 访问标志（Access Flags） #

位运算示例：

// 判断是否为public类
if ((access_flags & 0x0001) != 0) {
    System.out.println("Public Class");
}

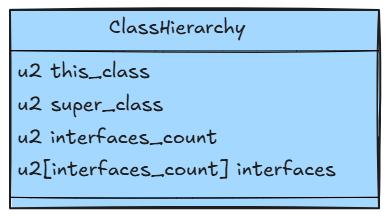

7. 类索引与继承关系 #

7.1 this_class（类索引） #

• 类型：u2常量池索引
• 指向CONSTANT_Class_info类型的常量项
• 示例：<font style="background-color:rgb(252, 252, 252);">this_class=5</font> 表示常量池第5项是当前类

7.2 super_class（父类索引） #

• 类型：u2常量池索引
• 特殊值：0表示java.lang.Object
• 接口的super_class必须为0

7.3 接口索引集合 #

Ⅰ. interfaces_count（接口计数器） #

• 类型：u2无符号数
• 值为0表示没有实现接口

Ⅱ. interfaces[]（接口索引集合） #

• 每个元素都是u2类型的常量池索引
• 顺序与implements语句中的接口顺序一致

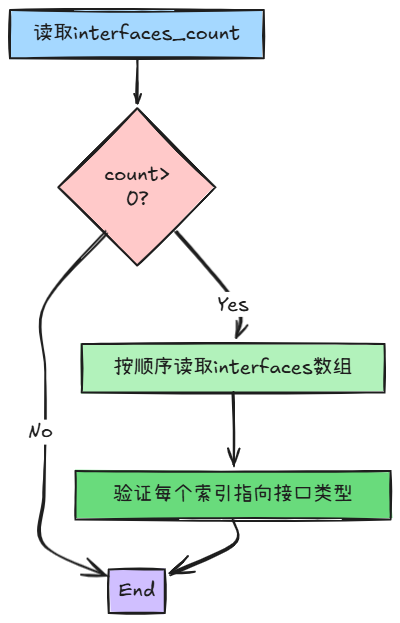

接口解析流程：

8. 字段表集合 #

8.1 字段访问标识 #

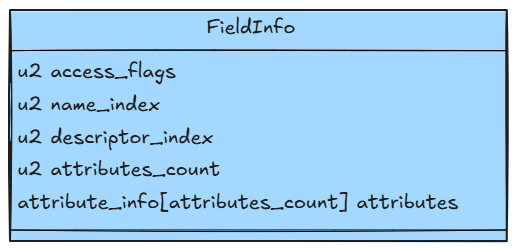

8.2 字段表结构 #

Ⅱ. 描述符索引（Descriptor Index） #

基本类型描述符：

复合类型示例：

• <font style="background-color:rgb(252, 252, 252);">Ljava/lang/String;</font> 字符串类型
• <font style="background-color:rgb(252, 252, 252);">[I</font> int数组
• <font style="background-color:rgb(252, 252, 252);">[[D</font> double二维数组

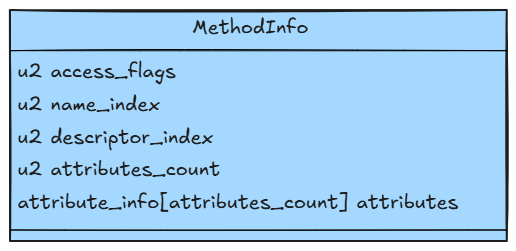

9. 方法表集合 #

9.1 方法访问标识 #

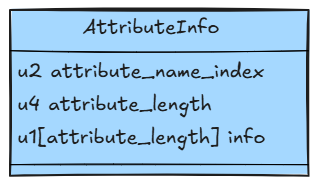

10. 属性表集合 #

10.2 常见属性类型 #

Code属性结构：

| 字段名               | 类型 | 说明                  |
|----------------------|-----|-----------------------|
| max_stack           | u2  | 操作数栈最大深度       |
| max_locals          | u2  | 局部变量表所需存储空间 |
| code_length         | u4  | 字节码长度             |
| code                | u1[]| 字节码指令数组         |
| exception_table_length | u2 | 异常表长度           |
| exception_table     | exception_info[] | 异常处理信息 |
| attributes_count    | u2  | 附加属性数量           |
| attributes          | attribute_info[] | 行号表等属性 |

11. Class文件结构常见问题与解决方案 #

问题1：版本不兼容异常 #

现象：

java.lang.UnsupportedClassVersionError:
Unsupported major.minor version 61.0

原因：

• JDK 17编译的类（主版本61）在JDK 8环境（支持到主版本52）运行

解决方案：

1. 编译时指定目标版本：

javac -source 8 -target 8 MyClass.java

2. 使用多版本JAR包
3. 升级运行环境JDK版本

问题2：常量池解析错误 #

案例：

Constant pool index out of bounds: 25 (constant pool size is 20)

原因：

• 字节码被篡改或损坏
• 编译器生成异常常量池项

排查工具：

javap -verbose MyClass.class

问题3：字段描述符错误 #

错误描述符：

Lcom/example/User  // 缺少结尾分号

修正方案：

Lcom/example/User;

验证工具：

// 使用ASM框架验证
ClassReader reader = new ClassReader(bytes);
CheckClassAdapter.verify(reader, true);

12. 高频面试问题与解答 #

Q1：魔数0xCAFEBABE的作用？ #

答案：

1. 快速识别合法class文件
2. 避免误加载非class文件
3. Java文化的体现（咖啡文化）
4. 验证文件完整性第一道关卡

扩展：Android的dex文件魔数是"dex\n"，ELF文件魔数是0x7F+“ELF”

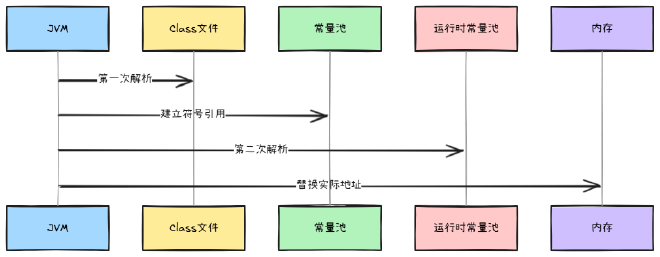

Q2：如何理解常量池的"二次解析"？ #

解答：

1. 类加载时建立符号引用
2. 类初始化阶段进行动态链接
3. 将符号引用转换为直接引用

Q3：ACC_SUPER标志位的实际作用？ #

核心要点：

1. 修正invokespecial指令的行为
2. 保持与旧版本Java编译器兼容
3. JDK 1.0.2之后默认开启
4. 现代编译器自动设置此标志

示例：

class Parent {
    void show() { System.out.println("Parent"); }
}

class Child extends Parent {
    void show() {
        super.show(); // 依赖ACC_SUPER标志
    }
}

Q4：字段描述符<font style="background-color:rgb(252, 252, 252);">[Ljava/lang/Object;</font>的含义？ #

解析步骤：

1. <font style="background-color:rgb(252, 252, 252);">[</font> 表示数组维度
2. <font style="background-color:rgb(252, 252, 252);">L</font> 开始对象类型
3. <font style="background-color:rgb(252, 252, 252);">java/lang/Object</font> 全限定类名
4. <font style="background-color:rgb(252, 252, 252);">;</font> 类型结束符

结论：Object类型的一维数组

记忆口诀：

• 基本类型单字母
• 对象类型L+全路径
• 数组类型[开头
• 方法描述用括号

Q5：Code属性中的max_stack如何计算？ #

计算规则：

1. 分析字节码指令的操作数栈变化
2. 跟踪每条指令的栈深度变化
3. 记录最大栈深度值
4. 编译器自动计算并填充

示例代码：

public static int example() {
    int i = 0;
    i = i++ + ++i;
    return i;
}

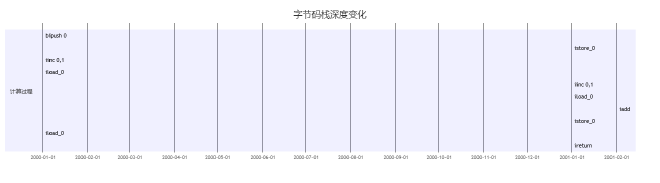

栈深度分析：

最终max_stack=2

Q6：如何解析方法的异常表？ #

结构解析：

| 字段名       | 类型 | 说明                |
|-------------|-----|---------------------|
| start_pc    | u2  | 起始PC值            |
| end_pc      | u2  | 结束PC值（不包含）   |
| handler_pc  | u2  | 处理代码起始PC       |
| catch_type  | u2  | 捕获的异常类型索引   |

示例：

try {
    // start_pc=0, end_pc=10
} catch (IOException e) {
    // handler_pc=10
}

字节码映射：

Exception table:
   from   to  target type
      0   10     13   Class java/io/IOException

Q7：LineNumberTable的作用？ #

三大核心价值：

1. 调试时显示源码行号
2. 异常堆栈显示准确行号
3. 支持热部署代码替换

优化建议：

• 生产环境可使用<font style="background-color:rgb(252, 252, 252);">-g:none</font>移除
• 节省约5-15%的class文件空间
• 保留局部变量表使用<font style="background-color:rgb(252, 252, 252);">-g:vars</font>

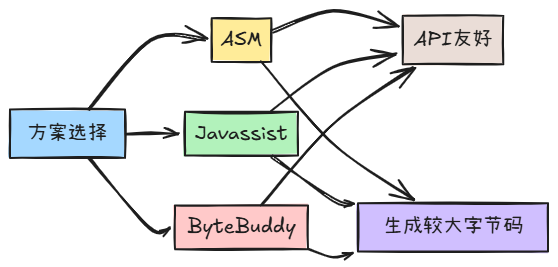

Q8：如何实现class文件动态修改？ #

技术方案：

ASM示例：

ClassWriter cw = new ClassWriter(0);
cw.visit(V1_8, ACC_PUBLIC, "Demo", null, "java/lang/Object", null);
MethodVisitor mv = cw.visitMethod(ACC_PUBLIC, "<init>", "()V", null, null);
mv.visitCode();
mv.visitVarInsn(ALOAD, 0);
mv.visitMethodInsn(INVOKESPECIAL, "java/lang/Object", "<init>", "()V");
mv.visitInsn(RETURN);
mv.visitMaxs(1, 1);
mv.visitEnd();

本文完整覆盖了JVM class文件结构的各个组成部分，构建了完整的class文件知识体系。无论是日常开发中的字节码分析，还是面试中的深度问题，都能从中获得可靠的技术支持。建议结合javap、ASM等工具进行实践验证，以加深理解。
